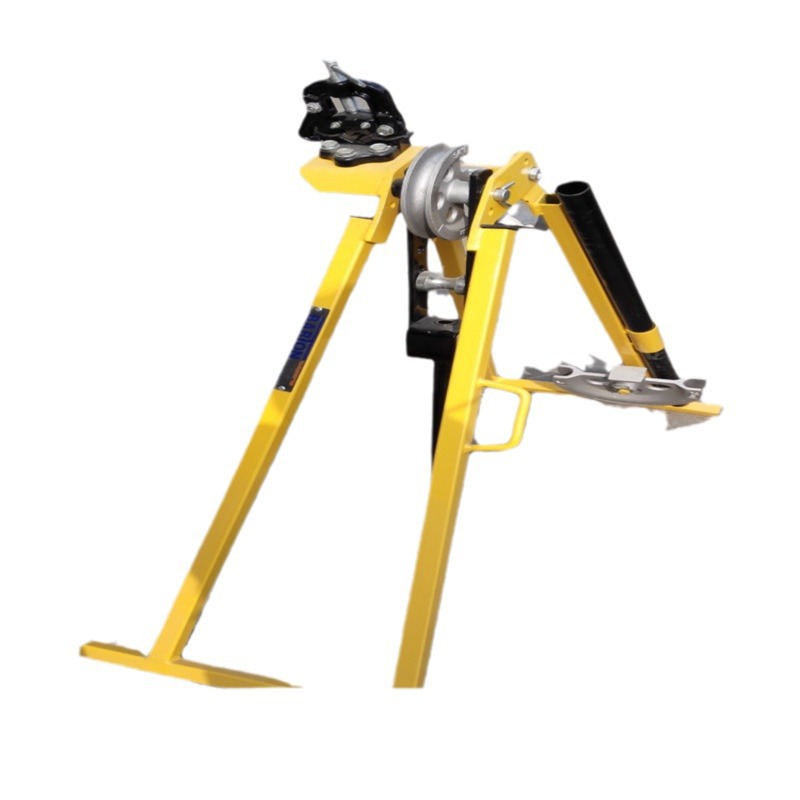

Manual Pipe Bending Machine for Iron Pipes, Steel Pipes, Aluminum Pipes with Complete Mold Set and Three Chucks for Copper Pipe Bending

手动弯管机：便携高效的金属管材冷弯解决方案
一、核心定义与工作原理
手动弯管机是一种通过机械力（如杠杆、液压或气压）直接驱动模具，实现金属管材冷弯成型的便携设备。其核心原理在于：

冷弯工艺：无需加热或灌沙预处理，通过模具挤压使管材塑性变形，避免热应力导致的材质损伤。
模块化设计：模具轮可更换，适配不同管径（如6-22mm铜管、22-114mm镀锌管）和弯曲半径需求，实现“一机多用”。
杠杆辅助：部分机型采用杠杆原理降低操作强度，例如虎王WG50通过快慢泵组合，先用快泵定位，再用慢泵精准成型。
二、结构组成与功能解析
手动弯管机通常由以下部件构成，各司其职确保弯曲精度与稳定性：

部件 功能
操作架台 支撑整体结构，提供操作空间，部分机型集成防松动垫片增强稳定性。
定位平台 固定管材位置，配合圆弧轨道与定位槽确保成型光滑，减少回弹误差。
旋转盘 驱动弯弧模具轮施力，部分机型支持三维弯曲，实现复杂空间形状加工。

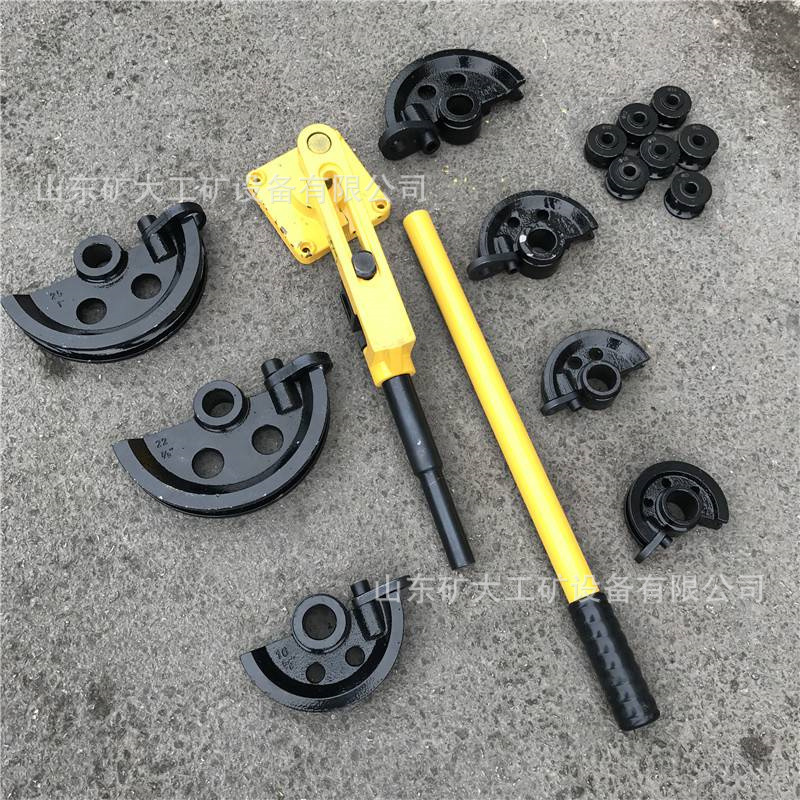

模具轮 核心弯曲部件，根据管径和弯曲半径更换，材质需高强度耐磨（如合金钢）。
限位机构 限制弯曲角度，防止过度变形，部分机型集成角度编码器实现数字化控制。
液压系统 手动液压机型通过泵体驱动液压油，推动活塞杆收缩模具，提供更大弯曲力。

三、技术优势与应用场景
便携性与灵活性
体积小、重量轻（如简易手动机型仅重5-10kg），适合现场作业（如空调安装、管道维修）及小型加工场景。
无需电源或气源，依赖人力操作，适应无电力环境（如野外工程、临时工地）。
成本效益
价格亲民（京东平台热门机型售价200-800元），远低于数控弯管机（通常数万元），适合预算有限的中小型企业或个人用户。
维护简单，仅需定期清洁、润滑链条及模具，更换密封圈等易损件。
加工精度与稳定性
高刚性机身与多定位槽设计减少振动，确保弯曲过程中管材不滑动。
部分机型（如玉环广旭SWG-5）配备10付模具，支持重复精度±0.1°的批量加工。
典型应用场景
空调制冷：弯曲铜管连接室内外机，要求无褶皱、椭圆度≤5%。
建筑管道：加工镀锌管、不锈钢管，用于给排水、燃气系统。
汽车维修：弯曲排气管、刹车油管，适配复杂车体结构。
DIY制作：家具、工艺品中的金属管材造型设计。
四、操作流程与注意事项
以虎王WG50手动液压弯管机为例，标准操作流程如下：

准备工作
检查油缸油量（使用15号机械油），清洁设备并涂抹润滑脂于支承轮和弯模。
根据管径选择模具，安装至活塞杆顶端并扣紧支撑轮。
装料与固定
将管件插入支撑轮与模具凹槽，确保外径贴合，焊缝避开弯曲处正外侧。
放下上叶板，锁紧泄压阀（顺时针方向）。
弯曲成型
使用快泵使弯模初步压紧管件，再用慢泵精准弯曲至目标角度。
弯曲过程中观察两支承轮是否同步转动，避免单边卡滞。
卸料与复位
打开泄油阀，活塞自动复位，取出管件并检查弯曲质量（如圆度、褶皱）。
关键注意事项：

禁止弯曲薄壁管（壁厚＜1mm）、过厚有色金属管或方管，以防破裂或模具损坏。
液压系统压力需≤14Mpa，避免密封件爆裂。
长期使用后检查链条松紧度，保持上下链条一致。

根据管径选型：
加工小管径（如6-22mm空调铜管）优先选择棘轮手动机型（如大圣九赫CT-999F），操作更省力。
大管径（如22-114mm镀锌管）需选用液压机型（如玉环广旭SWG-5），确保弯曲力充足。
关注模具配置：
模具数量越多，适配管径范围越广，减少额外采购成本。
优先选择模具材质为合金钢的机型，耐磨性更强。
